COMMENT FABRIQUER DES « GREASE-COOKIE ».
Par Jean-Pierre SEDENT
COMME AU XIXème SIECLE.
Les cartouches anciennes à poudre noire comportaient bien souvent une bourre de graisse qui surmontait la charge de poudre, comblant ainsi l’espace entre la poudre et la base du projectile. Cette bourre avait pour principal objectif de ramollir les résidus laissés dans le canon par la combustion de la poudre noire et de faciliter de ce fait la rotation du projectile suivant. Elle permettait d’empêcher une fuite de gaz entre la circonférence de la balle et la paroi du canon avant que la balle ne soit complètement « gonflée » et en mesure d’assurer ainsi efficacement cette fonction. Judicieusement comprimée dans le collet de l’étui, elle permettait également d’obtenir une bonne étanchéité de la cartouche.
Les américains appellent cette bourre « grease-cookie » (gâteau de graisse). Sa composition était généralement à base de suif et de cire d’abeille, voire uniquement de cire (Pour le fusil Gras, c’est une bourre de 4mm d’épaisseur en cire pure jaune qui a été officiellement adoptée en 1887).
Quelques bourres de graisse.
Comment fabriquer facilement des « grease-cookie » ?
Voici une méthode pour fabriquer très facilement cette bourre de graisse et l’insérer sans aucun problème dans le collet de l’étui de la cartouche. C’est cette technique que j’utilise depuis plusieurs années, lorsque je confectionne des cartouches à balles calepinées pour le tir dans un fusil Gras.
Préparation du nécessaire...
LE MATERIEL ET LES INGREDIENTS NECESSAIRES.
· Un moule démontable.
· Un emporte-pièce spécial muni d’un poussoir.
· Un emporte-pièce de 11mm pour la découpe de rondelles en papier.
· Un marteau.
· Une petite louche à sauce avec bec verseur.
· Du papier alimentaire sulfurisé.
· Un plan de travail lisse et bien plat.
· Une petite tôle d’aluminium 120 X 100mm.
· Un réchaud à gaz.
· Un récipient large et de faible profondeur.
· Des moules à pâté en aluminium.
· De la graisse à balles.
LA FABRICATION DU PETIT OUTILLAGE.
Le moule démontable :
Au magasin de bricolage, se procurer une barre de fer plat d’une section 10 X 4 mm et d’une longueur de 50 cm. Débiter cette barre en 4 tronçons de 10cm et 1 tronçon de 8cm.
Le mode d’assemblage et le positionnement de ces tronçons va nous permettre de mouler des galettes de graisse de dimensions différentes : soit 1 galette de 10 X 8cm, soit 2 galettes de 8 X 4,5cm. et toutes d’une épaisseur de 4mm.
Suivant l’usage envisagé et en fonction des besoins, il est bien sûr possible de fabriquer plusieurs moules et même d’augmenter leurs dimensions afin d’accélérer la vitesse de la fabrication des galettes de graisse en remplissant plusieurs moules à chaque coulée.

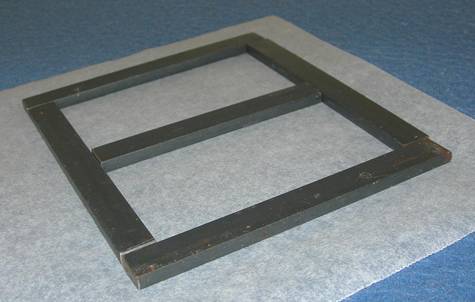

Le moule disposé pour la coulée de 2 galettes de graisse.
L’emporte-pièce spécial avec poussoir :
Cet emporte-pièce est fabriqué à partir d’un étui réformé, du même calibre que la cartouche à recharger.
Cet étui est recalibré extérieurement, puis les lèvres du collet sont ébavurées intérieurement et extérieurement, de manière à rendre ce collet coupant comme un emporte-pièce. (grâce à ce recalibrage, le diamètre de la rondelle de graisse découpée avec cet outil sera légèrement inférieur à celui du collet de l’étui à recharger, ce qui facilitera son positionnement).
Le culot de l’étui est supprimé à la scie à métaux et la tranche du cylindre est ensuite dressée proprement à la lime douce ou à la meule.
Un poussoir (ou piston) est réalisé avec un morceau de baguette de bois rond de 11mm de diamètre et de longueur suffisante. Ce poussoir doit coulisser librement dans le collet de notre emporte-pièce. Des repères tracés sur le poussoir permettent de contrôler facilement l’enfoncement du grease-cookie dans le collet de l’étui et d’éviter ainsi tout vide entre la poudre et la base du projectile Voici notre outil terminé. Il fonctionnera à la manière d’un emporte-pièce pour découper proprement la rondelle de graisse, et à la manière d’une seringue pour injecter cette même rondelle dans le collet de l’étui à recharger.

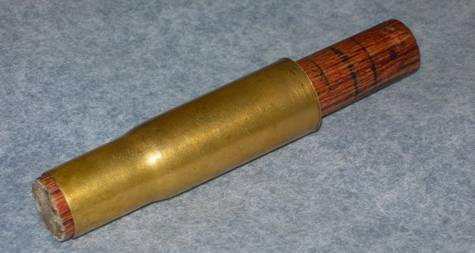

L'emporte-pièce et son poussoir.
LA GRAISSE UTILISEE.
Pour la fabrication des grease-cookie, il est possible d’utiliser la graisse à balle qui vous donne satisfaction pour le tir à la poudre noire dans les armes se chargeant par la bouche, sous réserve que celle-ci soit assez dure pour permettre son découpage à l’emporte-pièce. Si cette graisse est trop molle, il sera possible de la durcir en y incorporant davantage de cire d’abeille ou de paraffine.
Vous pouvez également utiliser un mélange de 25% de suif et 75% de cire d’abeille, c’est la graisse la moins onéreuse pour cet usage.
Vous pouvez enfin fabriquer une graisse dont la composition est donnée ci-après. Cette graisse a une très bonne tenue dès qu’elle est refroidie et peut être utilisée également pour le graissage des projectiles en plomb nu :
· 25% de lanoline (vendue en pharmacie).
· 25% de graisse de vaseline.
· 30% de cire d’abeille.
· 20% de paraffine.
La lanoline et la graisse de vaseline peuvent être remplacées par un produit appelé « lano-vaseline » acheté directement en pharmacie. Ce produit est composé de 50% de lanoline et 50% de graisse de vaseline. C’est une solution pratique mais assez onéreuse.
Les composants sont mis à fondre très doucement et sont bien mélangés. Surtout ne pas faire fumer la graisse en la chauffant à une température trop élevée, ce qui aurait pour conséquence d’altérer ses propriétés. Le point de fusion de cette graisse se situe aux environs de 60°C. La fusion est donc très rapide !
La graisse à l’état liquide est versée dans des moules à pâté en aluminium dans lesquels elle va refroidir et se figer. Elle pourra éventuellement être conservée dans ces moules pendant de nombreuses années sans aucun risque de dégradation. Ce conditionnement permet en outre de la refondre à nouveau au bain marie autant de fois que nécessaire, sans altérer ses propriétés.
MOULAGE DES GALETTES DE GRAISSE.
Nous disposons maintenant de tout le matériel et des ingrédients nécessaires. Nous pouvons commencer à mouler des galettes de graisse en quantité suffisante pour le chargement de nos cartouches en procédant de la manière suivante.
Sur un plan de travail propre et bien plat, poser un carré de papier sulfurisé d’environ 15 X 15cm. Sur ce papier, les petits tronçons de fer plat sont disposés pour délimiter le volume à remplir de graisse liquide.
Notre moule est prêt.
La graisse est fondue au bain- marie jusqu’à sa complète liquéfaction, puis à l’aide de la petite louche le moule est rempli de graisse liquide jusqu’à son bord supérieur. Un peu d’expérience est nécessaire pour obtenir des galettes d’une épaisseur régulière de 4mm.
Laisser la graisse refroidir et se figer avant de retirer les petits tronçons de fer plat du moule.
Voilà une première galette de graisse parfaitement moulée. Il ne reste qu’à disposer à nouveau le moule sur un autre carré de papier sulfurisé et refaire une nouvelle coulée. C’est tout simple !
Afin de hâter le refroidissement de la graisse et augmenter sa dureté, il est bien sûr possible de placer les galettes au réfrigérateur pendant 15 minutes environ. Dès que la graisse est parfaitement solidifiée, la galette est décollée de son papier sulfurisé et stockée dans un endroit frais en attendant son utilisation.

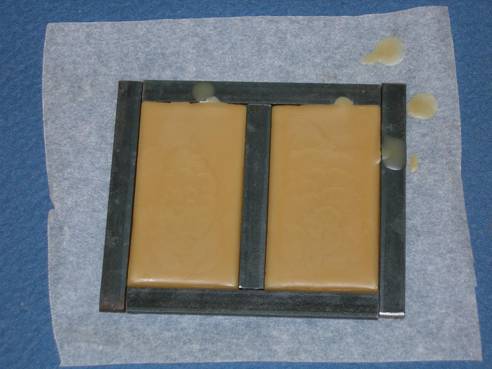

Deux galettes parfaitement moulées...

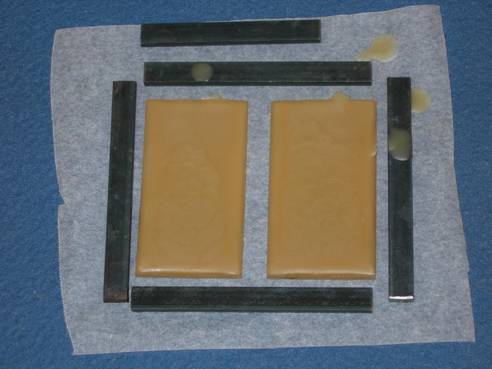

Il suffit de démouler après refroidissement!
DECOUPAGE DES RONDELLES DE PAPIER.
Des rondelles de papier sulfurisé en nombre suffisant sont découpées à l’aide de l’emporte pièce de 11mm.
DECOUPAGE DES GREASE-COOKIE.
Une galette de graisse de 4mm d’épaisseur est posée sur une surface plane, dure et sèche (la petite tôle d’aluminium).
L’emporte-pièce spécial est présenté au dessus de la galette de graisse et y est ensuite enfoncé bien verticalement. Lorsque l’emporte-pièce vient au contact de la tôle d’aluminium, il est tourné à droite et à gauche pour bien découper la rondelle, puis retiré verticalement vers le haut.

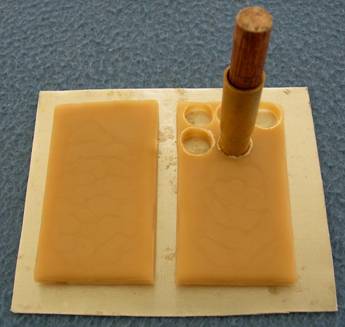

Découpage de la rondelle de graisse
Une rondelle de graisse de 4mm d’épaisseur se trouve dans le collet de l’emporte-pièce, comme le serait une rondelle de carton dans un emporte-pièce classique.
Le poussoir en bois est introduit par l’orifice du haut de l’emporte-pièce et sa base est amenée au contact de la rondelle de graisse.
Notre grease-cookie est prêt à être injecté dans le collet de l’étui à recharger.
INJECTION DU GREASE-COOKIE DANS LE COLLET DE L’ETUI.
Une rondelle de papier sulfurisé est posée à la surface de la poudre dans l’étui en cours de rechargement. Cette rondelle à pour but d’éviter le contact direct de la graisse avec la poudre.
Tenu bien verticalement, l’emporte-pièce est présenté au dessus de l’étui, puis posé sur les lèvres du collet. Une pression régulière sur le poussoir introduit alors la rondelle de graisse dans le collet de l’étui jusqu’au contact de la rondelle de papier sulfurisé sur la poudre.

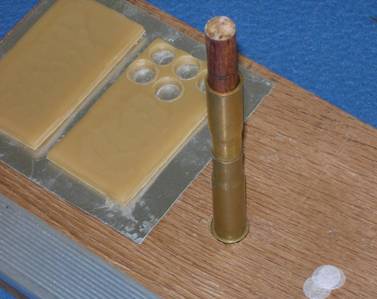

La rondelle de graisse est positionnée dans le collet de l'étui
Si un peu d’air est emprisonné entre la poudre et la graisse, la rondelle de graisse ne descendra pas complètement sur la poudre. Cela sera ressenti au moment de l’introduction de la rondelle dans le collet de l’étui, par une légère remontée du poussoir. Il suffit alors de percer le papier et la rondelle de graisse avec une aiguille pour laisser l’air s’échapper et de pousser ensuite la rondelle à fond à l’aide du poussoir de l’emporte-pièce.
Faire tourner le poussoir de quelques tours sur lui-même, de manière à le décoller de la rondelle de graisse, puis l’extraire en continuant de le faire tourner.
Retirer le corps de l’emporte-pièce.
Poser une rondelle de papier sulfurisé sur la rondelle de graisse.
La présence du grease-cookie dans le collet de l’étui améliore sensiblement l’étanchéité des cartouches ainsi chargées, mais ne les exposez pas en plein soleil car la graisse risquerait alors de fondre et de couler vers la charge de poudre. Il est de toute façon conseillé de conserver ses munitions à l’ombre et au frais.
Il ne reste plus maintenant qu’à siéger le projectile au contact de la rondelle de papier sulfurisé et de sertir très légèrement le collet de l’étui.
ET POUR D’AUTRES CALIBRES ?
C’est tout aussi facile. Pour fabriquer et poser des grease-cookie dans un calibre différent du 11 mm Gras, il suffit de fabriquer un emporte-pièce spécial avec son poussoir pour le calibre à recharger, de découper des rondelles de papier sulfurisé au diamètre correspondant et de procéder comme indiqué ci-dessus. Le principe reste le même.
